Elsys ERS | ELS-ERS
LoRa Innenraum-Sensor
4-in-1: Temperatur, Luftfeuchte, Helligkeit, Bewegung (PIR)
Enorme Funkreichweite – kein Vergleich mit WiFi
Wartungsarm durch lange Batterielebensdauer
Plug & Play Integration mit der LineMetrics Plattform
Beschreibung
Der LoRa Innenraum-Sensor vereint vier Sensoren in einem. Mit Temperatur-, Luftfeuchte- und Helligkeitsdaten können subjektive Eindrücke, z.B. der Mitarbeiter, mit realten Daten untermauert werden. So lassen sich Heizung, Klimatisierung und Lichtverhältnisse optimieren und ein gesundes Raumklima bzw. ein produktives Arbeitsumfeld schaffen.
Der Infrarot-basierte Bewegungssensor übermittelt alle 15 Minuten die Anzahl der in diesem Zeitraum erfassten Bewegungen. Auf dieser Basis können Flächennutzung und -bedarf detailliert analysiert werden und Services wie beispielsweise die Reinigung bedarfsorientert angepasst werden
Der Sensor weist auch innerhalb von Gebäuden eine hohe Funkreichweite auf und verfügt über eine Batterielaufzeit von bis zu 5 Jahren. Aufgrund eines speziellen Übertragungsprotokolls kann auch bei hoher Reichweite und herausfordernden Umgebungen eine maximale Verfügbarkeit der Messwerte (>99%) erzielt werden. Durch sein schlichtes Design eignet sich dieser preisgünstige Sensor für beliebige Umgebungen, beispielsweise Büros, Schulen oder Gesundheitseinrichtungen.
Technische Daten: Messbereiche, Genauigkeit & Co
- Temperatur: 0 – 50 °C (+-0,2°C)
- Luftfeuchtigkeit: 0 – 85% RH (+-2%)
- Helligkeit: 4 – 2.000 LUX (+-10 LUX)
- Bewegungen: Wert von 0 – 256 pro 15-Minuten-Intervall (Erfassungswinkel 90°, max. 5 m Reichweite)
- Sendeintervall: 15 Minuten
- Datenverfügbarkeit: >99% auch bei großer Funkdistanz
- LoRa-Funkreichweite: max. 8km Outdoor / einige 100m in Gebäuden
- Stromversorgung: 2x 3,6 V AA Lithium Batterien, Laufzeit abhängig von Verbindungsqualität Sensor <-> LoRa Gateway
- Einsatzumgebung: Innenräume wie Büros, Schulen, etc. (nicht für Outdoor- oder Industrie-Umgebungen geeignet!)
- Größe & Gewicht: 86 x 86 x 28 mm, 100 g inkl. Batterie
- Lieferumfang: Sensor, Anleitung, QR-Sticker, Montagematerial
- Datenblatt (Englisch, Hersteller)
- Benutzerhandbuch (Englisch, Hersteller)
Messpunkte
Diese Messpunkte werden vom LoRa Innenraum-Sensor erfasst:
Temperatur
Temperatur
- Die Lufttemperatur in Innenräumen (z.B. Büro, Schulklasse) wird alle 15 Minuten übermittelt.
- Wertebereich: 0 – 50°C (Auflösung: 0,1°C; Genauigkeit: +/- 0,2°C)
Visualisierung / Screenshot als Linien-Diagramm (1-Stunden-Auflösung):
Temperaturverlauf eines Monats in einem LineMetrics Büro. Wie man anhand der Bereiche erkennen kann, befindet sich ein Großteil der Messwerte im optimalen Temperaturbereich eines Büros. Die farbig markierten Bereiche können individuell konfiguriert werden.
Luftfeuchte
Anzahl der Bewegungen
Lichtstärke
Empfohlene Anwendungsfälle
Für Sie getestet: Der beste Sensor am Markt
Dieser Sensor hat sich in unserem Testlabor gegen vergleichbare Modelle durchgesetzt und in der Praxis bewährt.
Enorme Funkreichweite: Ganze Gebäude abdecken
Viele Kilometer Reichweite im Freien bzw. hunderte Meter in Gebäuden – kein Vergleich mit WiFi! Mehr >
Batteriebetrieben mit bis zu 5 Jahren Laufzeit
LoRa Funk ist sehr energieeffizient. Je nach Qualität der Funkverbindung halten die Batterien viele Jahre.
Plug & Play Integration in Gesamtsystem
Ganz einfach und in wenigen Minuten zu ersten Messdaten dank Baukastensystem – vom Sensor bis zur Cloud.
Ihre Vorteile mit der LineMetrics Plattform
All-in-One: Ein Gesamtsystem für Raum-Monitoring
1
Messwerte erfassen
Der batteriebetriebene Funksensor kann in beliebigen Räumen montiert werden. Er erfasst zuverlässig alle Werte und überträgt sie per LoRa weiter.
2
Messdaten übermitteln
Das LoRa Funkgateway schafft ein Funknetzwerk für bis zu 1.000 Sensoren. Die gesammelten Messdaten werden per Mobilfunk an die Cloud übermittelt.
3
Auswerten und alarmieren
In der Cloud werden alle Sensoren verwaltet und alle Messdaten gespeichert. Analysen, Warnmeldungen und Datenintegration per API sind einfach möglich.
Was steckt dahinter? Erfahren Sie, was LineMetrics leistet, damit Sie die gewünschten Messdaten einfach erhalten.
Eine IoT-basierte Monitoring-Lösung zu entwickeln und zu betreiben ist aufwändiger, als viele glauben. Hier nur ein kleiner Auszug dessen, was LineMetrics für Sie im Hintergrund leistet, damit Sie ganz einfach und zuverlässig an die gewünschten Messdaten kommen:
- Auswahl von internationalen Lieferanten, Supply Chain Management und Preisverhandlungen
- Auswahl und Tests der einzelnen Hardware-Devices, Qualitätsmanagement Hardware
- Device und Firmware Management
- Optimierungen hinsichtlich Funkreichweite und Batterielaufzeit
- Datenbank Management
- Connectivity Management (SIM Karten)
- Security und Verschlüsselung, inklusive Updates
- Erstellung von Anleitungen und Unterstützung beim Rollout
- 24/7 Monitoring der gesamten Lösung, Support in Problemfällen
Cloud-Plattform: Messwerte analysieren und weiterverarbeiten
Alle Messwerte (Dashboard)

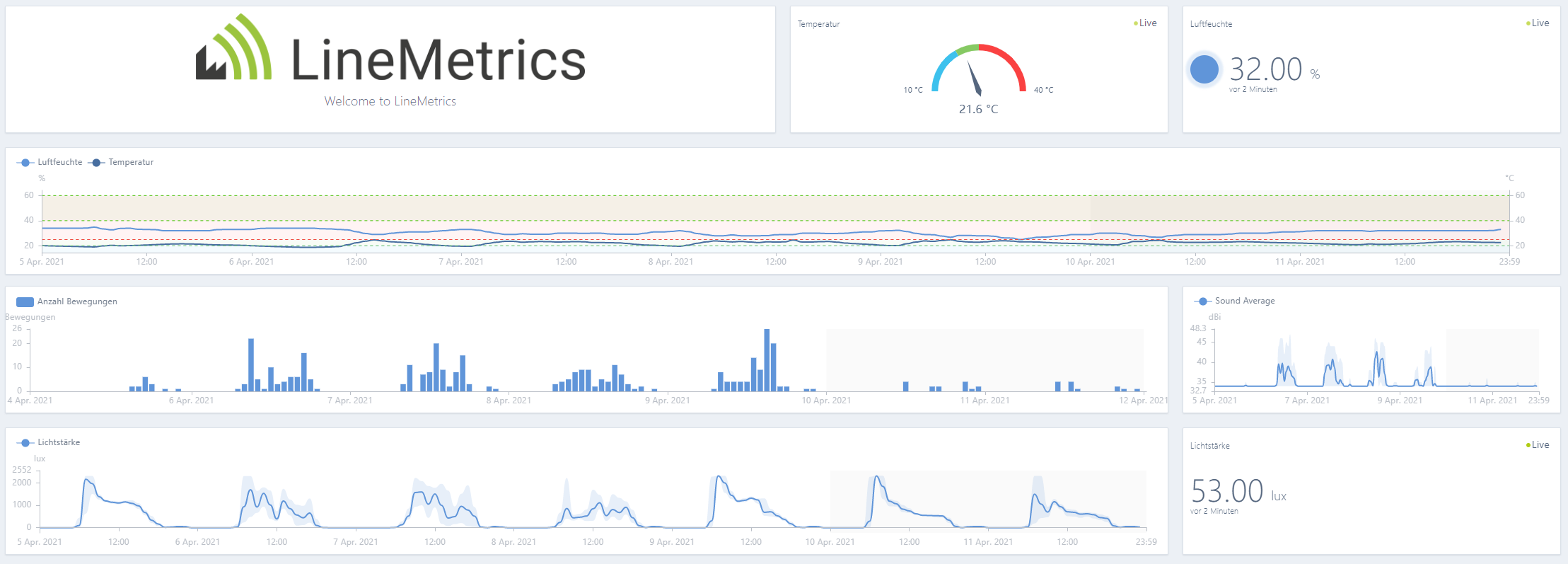

Die LineMetrics Cloud ermöglicht die Erstellung von individuellen Dashboards, auf denen Sie die für Sie wichtigsten Daten im Blick behalten können. Messwerte können in Form von Balken, Kurven, Messuhren, etc. dargestellt, kombiniert und farblich gestaltet werden. In diesem Screenshot werden vergangene und aktuelle Messwerte des Sensors angezeigt:
Warnung (Grenzwert)
Warnung (Nachricht)
Plug & Play: Schnell und einfach Messdaten erhalten (< 3 Minuten!)
Die LineMetrics Gesamtlösung ermöglicht eine Inbetriebnahme der Lösung per Plug & Play – ohne Techniker, IT-Abteilung, Kabelverlegen und Netzwerkzugang. Die gesamte Hardware mit allem Zubehör und einfachen Inbetriebnahmeanleitungen senden wir Ihnen zu. Innerhalb weniger Minuten können die ersten Messdaten in der LineMetrics Cloud analysiert werden. Für Fragen, Probleme und Tipps haben wir ein umfangreiches Service-Center für Sie eingerichtet und sind selbstverständlich auch persönlich jederzeit erreichbar.
Video zeigt Inbetriebnahme des LoRa CO2-Sensors – die Vorgangsweise beim Innenraum-Sensor ist gleich.
Inklusive Anleitungen
Eigens erstellte Inbetriebnahme- und Montageanleitung, gedruckt und online verfügbar. Beispiel >
Inklusive LiSOCl2-Batterien
Höchste Energiedichte und konstantes Spannungslevel über die gesamte Entladedauer.
Inklusive Montagematerial
3M VHB Klebepads und/oder Schrauben (TX20) sowie Dübel von Würth liegen bei.
Inklusive QR-Code Sticker
Messwerte am Handy ablesen: Einfach QR-Code scannen und die Werte ansehen. Ausprobieren >
Enterprise-ready: Die flexible und zukunftssichere Unternehmenslösung
Strenge Qualitätskriterien
Unsere Qualitätsanforderungen umfassen nicht nur die zertifizierte Hardware, sondern selbstverständlich auch die Sicherheit Ihrer Daten. LineMetrics setzt daher ausschließlich auf stark verschlüsselte Kommunikation und mehrfach redundante Server in Hochsicherheits-Datencentern in der DACH-Region.
Effizienter Roll-out
Ein schneller und kostengünstiger Roll-out ist durch Mitarbeiter vor Ort möglich, egal wie viele Standorte, egal wo in Europa. Alles, was für Inbetriebnahme und Betrieb der Lösung notwendig ist, wird mitgeliefert – bis hin zur SIM-Karte mit LTE-Datenpaket.
Professioneller Support
Ein kompetenter Ansprechpartner für Fragen, egal ob es um Sensor, Funkverbindung, Datenbank oder Dashboards geht. Zusätzlich stehen Ihnen Help-Center, Knowledge-Base und Support-Ticket System 24/7 zur Verfügung.
Einfache Integration (API)
Vorhandene Software und Apps können weiterverwendet und per API automatisch mit Sensordaten angereichert werden. Dadurch werden bestehende Prozesse und IT-Systeme nicht verändert.
